1. Algemene informatie:
LED panelen zijn de vervangende verlichting voor TL armaturen, LED panelen zijn minder stoot gevoelig en
zijn veel dunner, geen 100 mm, maar ca. 13 mm tot 35 mm hoog, Hierdoor is de toepassing veel groter.
LED panelen zijn er in SL en BL uitvoering zie uitleg hiervan onder punt 6
LED panelen hebben geen rooster afscherming zoals TL armaturen, maar een kunststof plaat hierin zijn
twee verschillende uitvoeringen:
a- melkwitte kunststofplaat met lichte sinaasappelstructuur, dit is de standaard uitvoering van LED panelen.
b- transparante prismatische kunststofplaat, UGR<19, deze plaat geeft minder verblinding, speciaal voor
kantoren / computerschermen
LED panelen hebben een driver ( ook wel voeding / trafo genoemd ) die 25 - 30 mm dik is, en die aan één
zijde is voorzien van een netsnoer en aan de andere zijde een DC stekker, waarbij aan het LED paneel de
contra DC stekker zit. Bij een aantal fabrikanten zit de driver rechtstreeks op het LED paneel, via een
korte aansluitkabel.
De driver moet op het LED paneel worden gelegd zodat de geringe warmte die wordt geproduceerd aan
het metaal van het LED paneel kan worden afgegeven.
LED paneel en driver mag niet worden afgedekt door isolatie o.i.d. dit ivm warmte ophoping.
Bij veel LED panelen kan de externe voeding worden vervangen door een dimbare voeding
(alleen in overleg met leverancier i.v.m. garantie)
Dit dimsysteem kan dan zijn: Triac / fase afsnijding of 1-10Volt of DALI
2. Toepassingen:

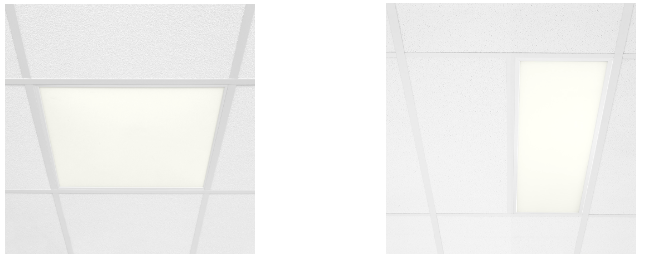

2-1 LED panelen kunnen worden ingelegd in het raster van een systeemplafond.
Het Ledpaneel is altijd 3-5 mm kleiner dan de moduulmaat van het raster bijvoorbeeld systeemplafond
van 600x600 mm, hierbij hebben plafondplaten en LED panelen de afmeting 595x595 mm.
De voeding ligt op het paneel en bedrading is weggewerkt.
2-2 LED panelen kunnen worden gemonteerd in een opbouw frame.
Opbouwframes worden toegepast als er geen systeemplafond aanwezig / mogelijk is ivm geringe hoogte.
Het opbouwframe welke ca. 50 mm hoog is (SL uitvoering), of ca. 71 mm hoog (BL uitvoering) wordt bevestigd
tegen de bovenconstructie met de meegeleverde nylon pluggen en / of de schroeven.
Zie ook onze handleiding: Opbouwframe toepassingen.
De driver ligt op het paneel, er moet wel een netspanning aansluiting boven het
opbouwframe aanwezig zijn / of worden gemaakt.
Er zijn SL opbouwframes voor LED panelen 30x30 / 30x60 / 30x120 / 30x150 / 60x60 / 60x120 cm.
Opbouwframes voor de nieuwe BL techniek zijn voor 60x60 / 30x120 cm leverbaar de andere afmetingen zullen
over enige tijd ook leverbaar worden.
2-3 LED panelen kunnen worden afgehangen met een afhangset.
Dit wordt toegepast als er geen systeemplafond aanwezig en mogelijk is, en er veel techniek zoals kabelgoten
en ventilatiebuizen aanwezig zijn. Maar ook als de bovenconstructie hoog zit, komt het paneel door de
afhangset op de gewenste hoogte. Vaak is de stelmogelijkheid 30 tot 120 cm.
Driver ligt op het LED paneel, het aansluitsnoer dan via afhangkabel naar bovenliggende netspanning aansluiting
brengen. De afhangset wordt bevestigd op het LED paneel door een bestaande schroef op de achterzijde te gebruiken.
Afhangsets zijn er in 2 uitvoeringen:
a- met 4 staalkabels welke aan de bovenconstructie worden bevestigd met 4 ophangpunten.
b- met 2 staalkabels welke zich splitsen zie onderstaand, hierdoor maar 2 ophangpunten nodig, makelijker
bij schuine bovenconstructie.
Bij afhangen aan staalkabels ligt de voeding altijd op het paneel, en gaat het netsnoer langs een staalkabel naar boven
(vastzetten tyraps) naar de contactdoos. We hebben LED DC verlengkabels lang 3 meter waardoor de aansluiting tussen
voeding en paneel ( alleen mogelijk bij gerelateerde producten) kan worden verlengd, de voeding kan dan tegen de
bovenconstructie worden bevestigd of in een kabelgoot worden gelegd.
2-4 LED panelen kunnen worden geplaatst in een opbouwframe en worden afgehangen met een afhangset.
Dit is een combinatie van bovenstaande methoden: opbouwframe en afhangset. Dit wordt veel toegepast bij
lange / brede LED panelen 30x120 / 30x150 cm. omdat deze met de afhangset kunnen doorhangen.
Door plaatsing in een opbouwframe en die af te hangen wordt doorbuigen voorkomen en is ook de driver uit het zicht.
Voorbeeld foto is een opbouwframe met plafondplaten en downlight, en afgehangen met een 4 punts afhangset.
2-5 LED panelen kunnen met veerklemmen worden bevestigd in een sparing van vaste plafonds.
Zoals gipskartonplafonds (geparkerde plafonds) of MDF. Let hierbij op dat het geen brandwerend of akoustische vast
plafond is, omdat door het maken van een sparing de brandwering en geluidwering vervalt. (bovenburen)
De veerklemmen worden geplaatst door bevestiging op bestaande schroefjes op achterzijde LED paneel.
Deze veerklemmen kunnen niet altijd worden toegepast op Back-lit panelen (BL) omdat BL panelen een
lichtere constuctie hebben en de bevestigingsschoeven weinig body hebben, en losknappen bij omhoogbuigen van
de zware veerklemmen
2-6 LED panelen kunnen door middel van een frame worden bevestigd in een sparing in vaste plafonds.
Ook door deze sparing te maken vervalt de brandwerendheid en akoustische waarde van het vaste plafond.
Het frame is voorzien van veerklemmen en klemt zichzelf vast, het LED paneel (of een andere plaat) wordt in
het frame gelegd.

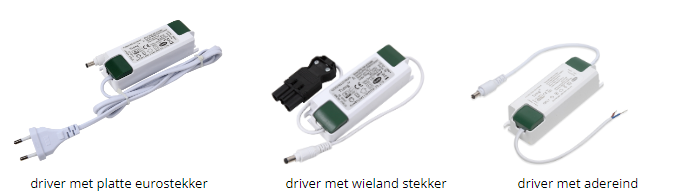

3. Driver ook wel voeding of trafo genoemd:
LED panelen worden geleverd met een driver die de netspanning van 240 volt wisselspanning (VAC) omzet naar
gelijkstroom ca. 36 volt (VDC) De uitvoer spanning van de driver is afhankelijk van fabrikaat van de panelen, er
dient alleen de meegeleverde driver te worden aangesloten. Er zijn diverse netspanning aansluitingen.
De driver is voorzien van een vlamvertragende kunststof omhulsel en is voorzien van een bovenstaande
aansluitmogelijkheid. Omdat de uitvoer spanning maximaal 42 VDC is (veilige spanning) zijn de LED panelen
geen aarding nodig (uitzondering IP65 panelen, deze hebben vaak een geaarde metalen voeding)
Drivers zijn er in diverse uitvoeringen:
Oudere drivers zijn goedkoop maar niet knippervrij en minder geschikt in foto / film ruimten.
Flicker Free drivers zijn vrij van knipperingen en worden nu standaard bij panelen geleverd.
Dimbare LED drivers zijn dimbaar door spanning verlaging (Fase afsnijding, LED dimmen, Triac dimmen) nadeel
is dat de maximale wattage van de LED dimmer het aantal panelen bepaalt.
1-10 Volt dimbare LED drivers zijn dimbaar via stuurstroom kabels (aanleggen via elektricien) dit is een
betrouwbaar systeem voor aansluiten grote aantallen panelen.
DALI dimbare drivers zijn net als 1-10 Volt dimbaar via stuurstroomkabels echter de drivers moeten software
matig een adres toegewezen krijgen, waardoor ze individueel zijn te regelen, dit is een profesioneel systeem en
alleen met de nodige kennis te monteren.
2.4 G RF dimbare LED drivers zijn dimbaar via draadloze afstandsbediening
hierbij zit er tussen voeding en ledpaneel een controller met dit systeem zijn grote aantallen panelen te
bedienen, mits deze binnen het bereik van de afstandsbediening van ca. 30 meter zijn.
Door bestellen van een WIFI box zijn deze ook met een telefoon APP te bedienen en hebben dan ook timerfuncties.
LED panelen mogen niet worden gedimd, tenzij uitdrukkelijk staat vermeld dat de LED panelen en daarmee
de driver dimbaar zijn. Door een niet dimbare driver te dimmen, wordt deze te warm en gaat daardoor defect maar
beschadigd ook het LED paneel. Bij een aantal fabrikanten kan een niet dimbare voeding worden vervangen door
een dimbare, soms is de LED techniek niet geschikt voor dimmen, en zal er schade ontstaan door deze wel te
dimmen. Driver vervangen alleen in overleg met uw leverancier (i.v.m. behoud Garantie)
4. Afmetingen, lichtkleuren en andere termen:
LED panelen zijn leverbaar in vele afmetingen en er is steeds meer mogelijk
30x30, 30x60, 30x120, 30x150, 15x150, 60x60, 60x120 cm. LED panelen zijn leverbaar in vele
kleurtemperaturen van 3000 kelvin tot 6000 kelvin
3000 kelvin staat voor warm wit en dit komt overeen met TL buis kleur 830, 3000 kelvin komt overeen met de
kleur van oude gloeilampen en halogeenlampen, dit is een niet productieve kleurtemperatuur (lichaam gaat in slaapstand)
4000 kelvin staat voor natuurlijk wit en dit komt overeen met TL buis kleur 840, 4000 kelvin is de veel toegepaste lichtkleur
voor kantoorruimten.
6000 kelvin staat voor koud wit (daglicht) en dit komt overeen met TL buis kleur 865, 6000 kelvin komt overeen met de
lichtkleur in behandelkamers en geeft een daglicht en fris gevoel en is een productieve kleurtemperatuur.
CCT staat voor regelbare lichtkleur vaak tussen 3000 tot en met 6000 kelvin, ook vaak dan dimbaar: zie technische specificatie.
3CCT of CCT 3000 / 4000 / 6000 staat voor schakelbare Kelvin lichtkleur door een kleine 3 standen schakelaar achter
het paneel waardoor u bij montage nog de gewenste lichtkleur kunt kiezen.
LED panelen zijn leverbaar in diverse lichtsterkten (lumen), de lichtsterkte die u nodig bent hangt af van de hoogte
van uw systeemplafond. Standaard LED panelen hebben een lumen waarde van 3800 lm - 4000 lm en zijn geschikt
voor plafondhoogten 240 - 300 cm. Voor plafondhoogten 300 - 350 cm, is het beter meer lumen te gebruiken
en /of meer panelen te plaatsen. Vuistregel is dat voor 1 m2 vloeroppervlak 500 lumen nodig zijn.
Op de plaats waar een bestaand inbouw TL armatuur zit, kunt u een LED paneel monteren, controleer altijd de inleg
afmeting van uw TL verlichting, er zijn meerdere systeemprofiel maten. Veelal zal er door LED vervanging een grotere
lichtsterkte zijn en blijven omdat LED minder licht verval heeft.
LED panelen zijn zuiniger dan TL verlichting, en daardoor is het vergelijken met wattage niet mogelijk, er moet dan op lumen
worden gelet. Dan zijn zowel de wattage van het LED paneel als de totale lumen van belang.
voorbeeld :
LED paneel 40 watt, 4000 lumen, dit is 100 lm/watt
LED paneel 36 watt, 4320 lumen, dit is 120 lm/watt
LED paneel 30 watt, 3900 lumen, dit is 130 lm/watt
Een TL armatuur van 4x18 watt verbruikt ca. 80 watt, een LED paneel ca. 40 watt, bovendien geeft LED direct vol licht,
en geen opstart knipperen en opwarmen.
Flicker Free, dit zijn LED panelen met een voeding die de wisselspanning beter afvlakt naar gelijkspanning, waardoor
een rustiger lichtbeeld ontstaat. Dit is vooral van belang bij foto en filmproducties.
5. Bijzondere kleur keuzen:
RGB LED panelen zijn panelen waarbij kleur kan worden gekozen, dit houd in dat alle kleuren kunnen worden gemaakt uit
Rood, Groen en Blauw, zowel statisch als met dynamische programma’s.
RGBW LED panelen zijn panelen net als bovenstaand echter er is ook een vaste wit kleur te kiezen,
dit kan warmwit 3000 kelvin zijn (staat vermeld)
RGB+CCT LED panelen zijn panelen waarbij alle kleuren RGB zijn te kiezen maar ook alle wit kleuren
veelal warmwit tot en met daglicht.
CCT LED panelen zijn panelen die alleen de wit kleuren hebben dus warmwit tot en met daglicht.
selecteren van CCT kan gaan via een 3 standen schakelaar tussen LED paneel en driver, maar ook traploos met een
afstandsbediening 2,4 G RF. Lees goed de toegepaste techniek / handleiding

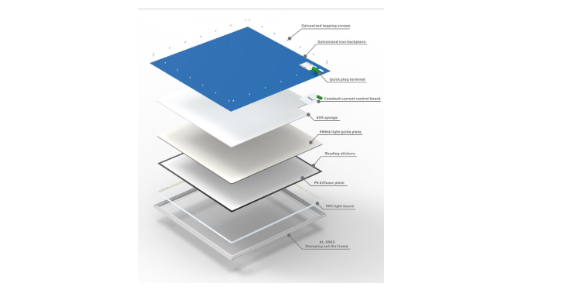

6. Uitleg LED paneel uitvoeringen SL en BL:
Oudere Led panelen waren in de Side-lit (SL) uitvoering, hierbij is de LED strip in de zijkant van het LED
frame gemonteerd en zijn er meerdere kunststof lagen nodig om het licht egaal 90 graden om te
buigen. LED paneel dikte is ca, 9-13 mm. Hierdoor is dit paneel zwaar, dun, kostbaar, maar ook
kwetsbaar voor stootschade op de framerand
Back-lit (BL) zijn LED panelen waarbij de LED strippen op de achterzijde zijn gemonteerd en speciale lenzen
zorgen voor gelijkmatige verdeling van het licht. Hierdoor is dit paneel dikker ca. 30-50 mm, heel licht,
goedkoper, maar kwetsbaar door dunne materialen.
7. Afschermingen bij LED panelen
LED panelen hebben standaard een melkwitte afscherming met een lichte sinaasappel structuur die reflectie
en krassen voorkomt, daardoor kan de lichtsterkte hinderlijk / verblindend aan de ogen zijn. Deze panelen
hebben een UGR waarde hoger of gelijk aan 22
UGR staat voor Unified Glare Rating. UGR<19 panelen ( < is kleiner dan teken ) hebben een speciale
prismatische afscherming die verblinding voorkomt UGR kleiner dan 19 waardoor het licht aangenaam
aanvoelt, Je kunt nu naar het plafond en de LED panelen kijken zonder dat dit hinder geeft.
Dit oppervlak is grijzer dan die van met een melkwitte afscherming.
UGR<19 is uitermate geschikt voor Tekenkamers, Kantoren, Computerruimten en Scholen.
8. Noodunits op LED panelen
LED panelen zowel SL als BL zijn eenvoudig te voorzien van een Noodunit (noodbatterij) waardoor deze als
normale verlichting bruikbaar zijn, maar bij calamiteiten gaat het LED paneel in een afgezwakte lichtsterkte
3 uur lang branden en kunt u veilig vluchten of hulp verlenen.
Noodunit moet worden aangesloten op een niet schakelbare spanning aansluiting, en de driver op een
schakelbare spanning aansluiting (net als de standaard verlichting) zie onze handleiding bij de noodbatterijen.
Er zijn een aantal uitzonderingen waarbij er geen of moeilijk een noodunit kan worden gebruikt.
Fabrikanten hebben de driver met een kort aansluitsnoer rechtstreeks verbonden met het LED paneel,
nu is het moeilijk om als leek een noodunit aan te sluiten.

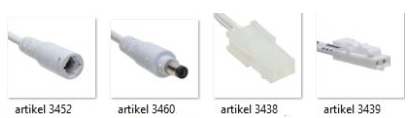

Fabrikanten hanteren hun eigen VDC stekker aansluitingen tussen paneel en driver,
Hierbij een klein overzicht van de VDC stekkers op de drivers en onze artikelnummers van de noodunit.
Welke van onze noodunit past op onze LED panelen zonder aanpassingen is te vinden bij de
gerelateerde producten zowel bij de LED panelen als bij de Noodbatterijen.
