Handleiding voor toepassing en gebruik Wieland®

1. Algemene informatie:

Wieland® is een fabrikant van professionele doorkoppelsystemen (ook wel: stekerbaar installatiesystemen)
een van de productlijnen van Wieland® is het bekende Wieland® GST18® systeem. Hierbij kunnen (veelal)
boven systeemplafonds met een minimum aan contactdozen vele apparaten, zoals verlichting en
ventilatoren worden gekoppeld.

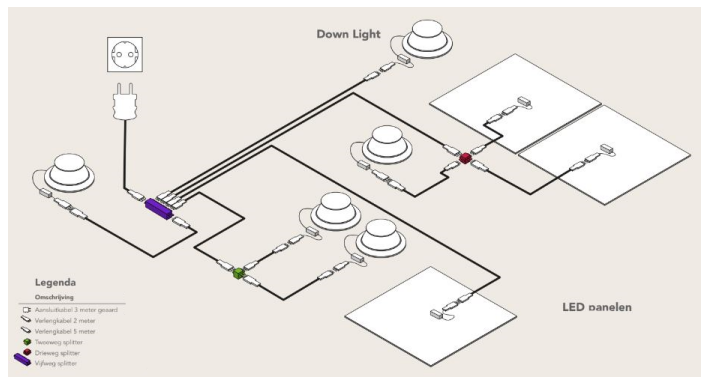

Het systeem start met 1 aansluiting op het net en door middel van T- splitters kunnen er extra apparaten
worden aangesloten tot ca. 30 stuks (afhankelijk van totale wattage, en maximaal 16 A) De keuze van
toepassing Wieland® ontstaat veelal tijdens de bouw, omdat hierdoor minder elektra infrastructuur hoeft
te worden aangelegd, wat bespaard op montage, bekabeling en contact / verzamel - dozen. Vooral bij
systeemplafond heeft dit systeem grote voordelen omdat uitbreiding in verlichting betekent
dat je met extra T-splitters op het systeemplafond kunt uitbreiden. Het zoeken en bereiken (hoger
liggende bovenconstructie) van een netaansluiting (vrije T-splitter of er één tussen plaatsen) is nu eenvoudig.

2. Omschrijving:

Er zijn meerdere kabelsystemen wat zichtbaar is door de connector. De meest gebruikte is de Wieland®
GST18®i3 de 3 in deze code staat voor 3 aderige kabel, (fase, nul, aarde) Wieland® GST18®i5 staat voor een
5 aderige kabel.

Een Wieland® stekker is duidelijk herkenbaar door de platte stekker, deze past niet op anders bekabelde.

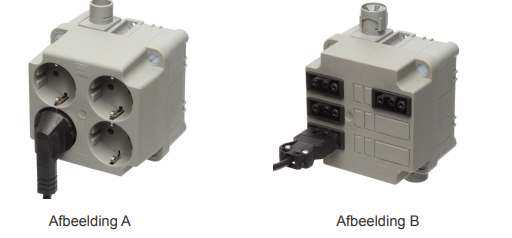

Startpunt van het Wieland® GST18®i3 systeem kan zijn een netsnoer met Schuko stekker met randaarde die
wordt aangesloten op een contactdoos (zie afbeelding A), maar kan ook met een koppelsnoer die wordt
aangesloten op een centraaldoos (zie afbeelding B) voorzien van Wieland® chassisdelen (maximaal 6 stuks)

3. Wieland® GST18®i3 - 5 uitleg:

Wieland® GST18®i3 is het systeem dat gebruikt wordt om verlichting e.d. aan te sluiten (N, L, aarde)
Wieland® GST18®i4 is het systeem dat veelal wordt gebruikt voor noodverlichting, de 4e aansluiting is dan een
schakeldraad, de noodunit krijgt via de 3 draden ononderbroken stroom voor laden en door gebruik van de
schakeldraad kan er onderbroken stroom worden geleverd voor normaal gebruik van de verlichting.

Wieland® GST18®i5 is het systeem dat veelal wordt gebruikt voor het dimmen (1-10V) van verlichting, de 4e en 5e
aansluiting zijn dan voor de stuurstroom van de dimmer, hierbij zijn de stekkers Pastelblauw van kleur.
Maar ook wordt Wieland® GST18®i5 gebruikt als krachtstroom kabel. Hierbij zijn de stekkers zwart kleurig.
Deze in kleur verschillende stekkers passen onderling niet opelkaar!

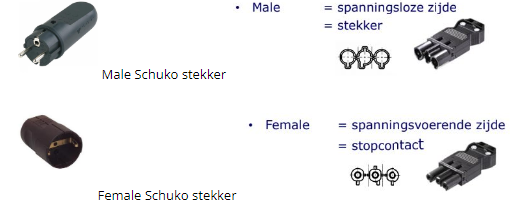

4. Male en female uitleg:

Bij Wieland® is de benaming van male en female anders dan u zou denken, dit heeft te maken doordat bij
een normale (male) Schuko stekker de contactpennen niet beschermd zijn, bij Wieland® zijn de pennen
afgeschermd door de stekker buitenmantel. De normale (female) Schuko stekker heeft klemhulzen die zijn
afgeschermd door de ronde buitenmantel, bij Wieland® zijn de klemhulzen ook afgeschermd maar deze lijken
daardoor op contactpennen en daardoor op een male (Schuko) stekker. Het metalen deel bepaald de gender,
niet de kunststof mantel / afscherming: metalen pen is male, metalen klemhuls is female

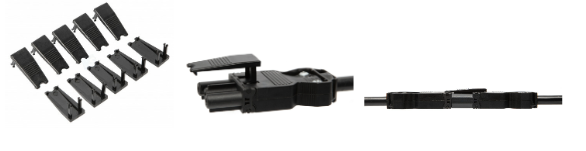

5. Wieland® GST18®i3 omschrijving onderdelen: kabels zijn ingekort voor duidelijkheid
5-1 Netsnoer, dit aansluitsnoer heeft een geaarde ( ronde ) Schuko stekker.

5-2 Koppelsnoer, dit aansluitsnoer is voor doorkoppelen, maar ook voor verlengen te gebruiken, en voor netaansluiting
via centraaldoos met Wieland® GST18®i3 aansluiting.

5-3 T-Splitter, deze wordt gebruikt voor netsnoer, apparaat en koppelsnoer met elkaar te verbinden.

5-4 Male schroef stekker, deze stekker komt op het stroom ontvangende apparaat.

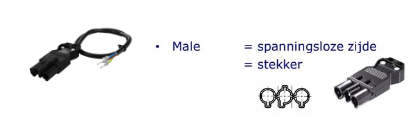

5-5 Male apparaat aansluitsnoer, deze stekker met snoer komt op het stroom ontvangende apparaat.

5-6 Female schroef stekker, deze stekker is het stroomvoerende deel.

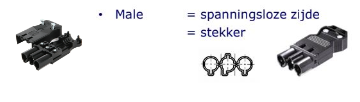

5-7 Male chassisdeel, deze stekker zit vaak in de behuizing van armaturen, en hierop wordt dan de splitter
en / of netsnoer aangesloten.

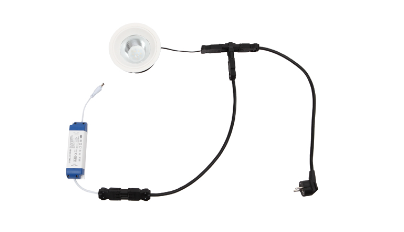

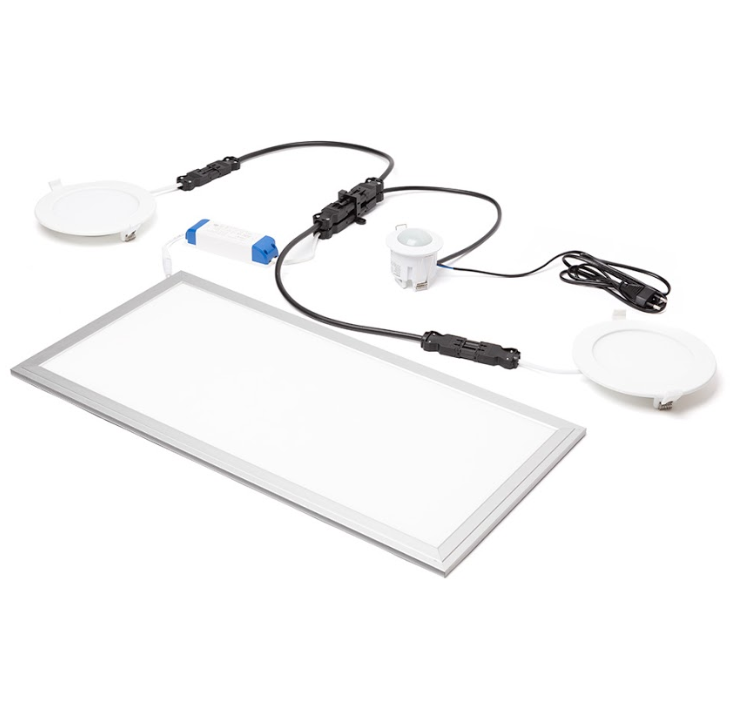

5-8 Splitter 3 voudig of 5 voudig, deze worden gebruikt om netsnoer en meerdere apparaten en / of koppelsnoeren
met elkaar te verbinden.zie voorbeeld foto bij 6 en 7

5-9 Wieland® stekkerdoos, deze heeft een female ingang en een male uitgang, en is daardoor in het
doorkoppelsysteem te plaatsen, zonder verlies van een stekker aansluiting. Hierop kunt u dan 4 apparaten
( voorbeeld foto ) met een Schuko of platte euro stekker aansluiten. Leverbaar in 2 - 4 - 8 - 10 aansluitingen
